หลังตอกหรือเจาะเสาเข็มเสร็จ ก่อนขึ้นงานโครงสร้าง ต้องยืนยันว่าเสาเข็มแต่ละต้นรับน้ำหนักได้ตามที่ออกแบบ Dynamic Load Test ให้ข้อมูลรวดเร็ว แม่นยำ และครอบคลุมเสาเข็มจำนวนมากในเวลาสั้น
การทดสอบกำลังรับน้ำหนักของเสาเข็มโดยใช้ตุ้มน้ำหนักปล่อยกระแทกที่หัวเสาเข็ม แรงกระแทกทำให้เกิดคลื่นความเค้นอัดเคลื่อนที่ลงในเสาเข็มด้วยความเร็วที่ขึ้นกับคุณสมบัติของเสาเข็ม
คลื่นจะสะท้อนกลับเมื่อแรงต้านทานจากแรงเสียดทาน แรงต้านปลายเข็ม และพื้นที่หน้าตัดเปลี่ยนแปลง สัญญาณบันทึกโดย Strain Transducer และ Accelerometer ติดตั้งบริเวณหัวเสาเข็ม
สัญญาณถูกแปลงเป็นแรงและความเร็ว แล้วนำมาวิเคราะห์หากำลังรับน้ำหนักทางสถิตศาสตร์ด้วยโปรแกรม CAPWAP (Case Pile Wave Analysis Program)
เตรียมเปิดเข็มสูง 0.70–1.00 เมตร พื้นที่เพียงพอให้ช่างติดตั้งอุปกรณ์ทดสอบ
ติดตั้ง Accelerometer และ Strain Transducer ที่ด้านข้างเสาเข็ม 2 จุดตรงข้าม ห่างจากหัวเข็มลงไป 1.5 เท่าของหน้าตัด
ใช้กระสอบป่านและไม้อัดรองหัวเสาเข็มแทนการครอบหมวก เพื่อปรับสมดุลของหน้าตัด
ยกตุ้มในระยะ 0.30–2.00 เมตร และปล่อยกระแทกที่หัวเข็ม

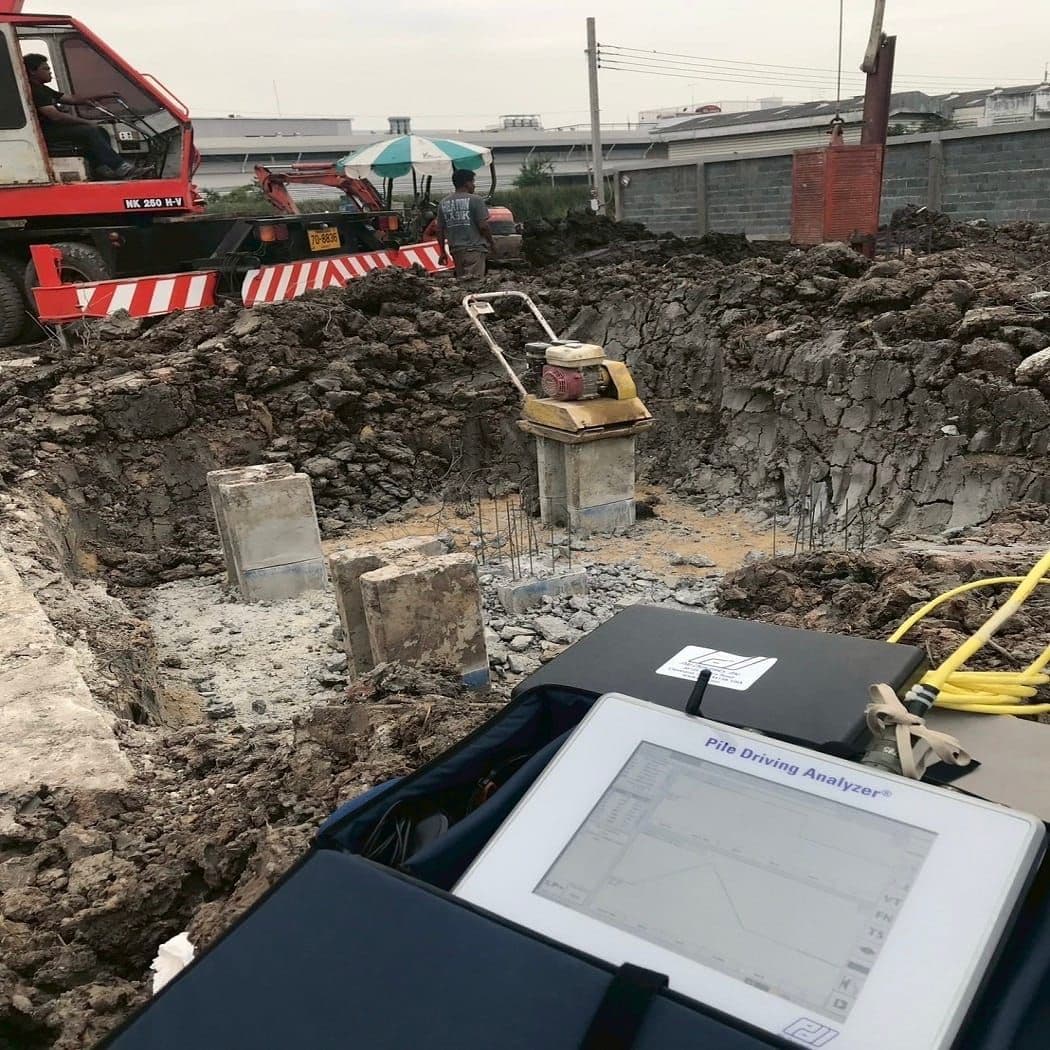

อ่านและบันทึกสัญญาณจาก PDA ขณะทดสอบเพื่อยืนยันคุณภาพข้อมูล
ส่งข้อมูลเข้าวิเคราะห์ด้วยโปรแกรม CAPWAP เพื่อหากำลังรับน้ำหนักสุดท้าย
| รูปแบบ | วัตถุประสงค์ |
|---|---|
| Initial Driving Test | ทดสอบระหว่างตอกเสาเข็มเพื่อหยั่งหาความลึก |
| Re-Strike Drive Test | ทดสอบหลังตอกหรือเจาะเสร็จ เพื่อตรวจสอบความสมบูรณ์ |
